| １．地震の大きさ |
| (1)震度 |
震度…地震による土地のゆれの大きさで、０〜７の１０段階で表される。
震度は震源から遠いほど小さく、地盤がやわらかいほど大きい。 | |
| 震度 |
状況 |
| ０ |
人はゆれを感じない。 |
| １ |
屋内にいる人の一部が、わずかなゆれを感じる |
| ２ |
屋内にいる人の多くがゆれを感じる。つり下げてある電灯などがわずかにゆれる。 |
| ３ |
屋内にいるほとんどの人がゆれを感じる。食器棚などが音を立てる。 |
| ４ |
恐怖感を感じ、寝ている人のほとんどが起きる。電灯などが大きくゆれ、
食器棚などが音をたて、不安定な物置などが倒れる。 |
| ５弱 |
多くの人が身の安全を図ろうとする。窓ガラスが割れたり、食器棚の食器や
本棚の本が落ちたりする。ガス管の安全装置が作動する。 |
| ５強 |
ひじょうな恐怖感を感じ、自動販売機や墓石が倒れたりする。
主要な水道管に被害が出たりする。 |
| ６弱 |
立つことが困難な状態になる。不安定な重い家具類が移動、転倒する。
窓ガラスが割れたり、タイルが落ちたり、ドア―が開かなくなる。
地割れや山崩れなども起きる。 |
| ６強 |
立つことができず、はって動くことしかできない。
一部の地域で停電などが起きる。 |
| ７ |
自分では動けない。建物が傾いたり、広い地域で電気･ガス･水道が止まる。
大きな地割れや地すべりなどが起きる。 | |
| |
| (2)マグニチュード |
マグニチュード…地震そのものの大小を表す値。記号はＭで表す。地震規模ともいう。
複雑な計算方法によって求められ、ふつうの地震でＭ４〜Ｍ６。大地震でＭ７〜Ｍ８。
マグニチュードが１大きくなると、地震のエネルギーは約３２倍になり、ゆれ幅は１０倍になる。 | |
| |
|
| ２．地震の伝わり方 |
| (1)地震のゆれ方の特徴 |
震源…地下の地震が発生した場所。
震源を中心とする同心円状に伝わる。
震央…地表面上で、震源の真上の地点。
地震の波は震央を中心とする同心円状に
伝わる。
震源距離…震源と各観測点との距離。
震源の深さ…震源と震央との距離。
初期微動…地震のゆれのうち、最初の
小さいゆれのことで、地震波のＰ波が
とどくときに起こる。
主要動…地震のゆれのうち、初期微動の
後に起こる大きなゆれのことで、地震波
のＳ波がとどくときに起きる。
初期微動と主要動により、一般に、地震は
はじめは小さくカタカタと縦にゆれ、
そのあとに大きくゆさゆさと横にゆれる。
やがて、ゆれが小さくなり、消えていく。 |
 |
 |
 | |
| |
| (2)地震波 |
| 地震波にはＰ波とＳ波がある。 |
|
|
［Ｐ波］(Primary
wave)
・振動方向と波の進行方向が同じでたて波。
・固体･液体の中を伝わる。
・地表近くで、秒速約６〜８ｋｍの速さで伝わる。
・Ｐ波によって初期微動がはじまる。 |
［Ｓ波］(Secondary
wave)
・振動方向と波の進行方向が直角で横波。
・固体の中を伝わる。
・地表近くで、秒速約３〜５ｋｍの速さで伝わる。 |
|
 |
 |
|
| Ｐ波とＳ波は地震発生と同時に両方起こる。 |
| |
| |
| (3)等発震時曲線 |
発震時…ある地点での地震のゆれはじめの時刻。
Ｐ波の到達時刻にあたる。
等発震時曲線…発信時の等しい時刻を結んでできる線。 |
|
|
・等発震時曲線はほぼ同心円状になる。
・中央にあたるところが震央となる。
・震度は震央から遠いほど小さくなる。 | |
| |
| (4)地震の速さ |
| 地震の速さは次のように求められる。 |
|
|
［Ｐ波の速さの求め方］
Ａ地点の値から計算する。
４００ｋｍ伝わるのに５６秒かかっているので、
４００［ｋｍ］÷５６［秒］＝７．１［ｋｍ／秒］ |
［Ｓ波の速さの求め方］
Ｂ地点の値から計算する。
３００ｋｍ伝わるのに７６秒かかっているので、
３００［ｋｍ］÷７６［秒］＝３．９［ｋｍ／秒］ | |
 |
|
地震発生時刻は６時２分５４秒 | | |
|
| (5)初期微動継続時間 |
初期微動継続時間…初期微動が続いた時間の
ことで、Ｐ波が到着してからＳ波が到着するまで
の時間でもある。
Ｐ−Ｓ時間ともいう。
・初期微動継続時間は震源距離が長いほど長い。
・震源距離は初期微動継続時間に比例する。
|
震
源
距
離
[km] |
300
200
100 |
 |
|
|
|
６時３分 ６時４分 到着時刻 | |
|
| ３．地震の原因 |

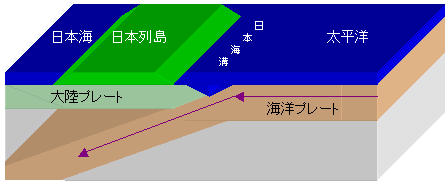

| (1)プレートテクトニクス |
プレート…地球の表面をおおう厚さ約１００ｋｍの十数枚の岩板。
１年間で数ｃｍ程度の速さで決まった方向に動く。
大陸プレートの下の斜めに沈みこんでいる海洋プレートが動き、
大陸プレートが引きずり込まれ、耐え切れなくなると反発して、
地震を発生させる。 |
 | |
| |
| (2)日本の地震 |
太平洋から動いてきた
海洋プレートが日本列島
の下にある大陸プレート
のななめ下に沈んでいる。
↓
［震央の特徴］
・日本の地震の震央は
日本海溝の大陸側、つまり
関東から北海道にかけての
太平洋側に多い。
・西日本は震央の分布が
少なく、陸地の内部で発生
することが多い。
［震源の特徴］
・太平洋側の震源は浅い
ことが多い。
・日本海側にいくにつれて、
震源は深くなっている。
|
 |
 |
|
震源の深さ ●…０〜８０ｋｍ ●…８０〜１５０ｋｍ ●…１５０ｋｍ以上 | |
|
