■　Hello School　中学理科（ハロ理科）　No.8　電流の流れ方　練習問題　■

インターネット上で中学校の理科が勉強できるよ♪

自分のノートに問題を解いて、生徒のイラストをクリックすれば解答のページが出てくるから、 丸付けをして、間違えた問題はもう一度やり直したり、解説を理解していこうね。

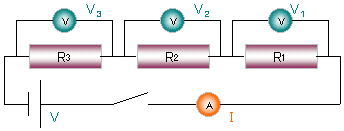

１．次の［　　］に入る適語を答えなさい。（２点×１６問＝３２点） 　電流計を回路につなぐときは[　　�@　　]につなぎ、電圧計は[　　�A　　]につなぐ。 　電流の大きさがどの点でも同じになるのは[　　�B　　]回路、電圧の大きさが どの点でも同じになるのは[　　�C　　]回路である。 　１個が1.5Ｖの電池３本を直列につないだときの電圧は[　　�D　　]Ｖであり、 並列につないだときの電圧は[　　�E　　]Ｖである。 　オームの法則により、電流は電圧に[　　�F　　]し、抵抗に[　　�G　　]する。 解答 　 　下の図のような回路では、各抵抗の両端の電圧は抵抗の大きさに[　　�H　　] し、合成抵抗は[　　�I　　]に等しい。 　 　下の図のような回路では、電流は各抵抗に[　　�J　　]し、その合成抵抗の 逆数は[　　�K　　]に等しい。 　電流は電熱線の長さに[　　�L　　]することから、抵抗はその長さに[　　�M　　]する。 また、電熱線の断面積と電流は[　　�N　　]することから、電熱線の抵抗はその 断面積に[　　�O　　]する。

２．次の各問いに答えなさい。（３点×３問＝９点） (1)電源装置に電熱線、電流計、電圧線をつないだ回路をつくったところ、 　電流計が0.2Ａ、電圧計が12Ｖを示した。このときの電熱線の抵抗は 　何Ωか。 (2)ある電熱線の抵抗をはかったところ45Ωであった。この電熱線の両端 　に18Ｖの電圧を加えると、何Ａの電流が流れるか。 (3)電源装置に60Ωの電熱線をつないだ回路をつくり、0.3Ａの電流を 　流した。このとき、電熱線の両端につないだ電圧計は何Ｖを示すか。 解答

３．下の図のような回路をつくり、Ｒ2の両端につないだ電圧をはかったところ、3.6Ｖで 　あった。これについて、次の各問いに答えなさい。（(1)３点　(2)(3)(4)４点×３問＝１２点） (1)電流計は何Ａか。 (2)この回路の合成抵抗は何Ωか。 (3)電源装置の電圧は何Ｖか。 (4)Ｒ1の両端の電圧は何Ｖか。 解答

４．下の図の回路について、次の各問いに答えなさい。 （(1)３点　(2)(3)(4)４点×３問＝１２点） (1)Ｒ1を流れる電流は何Ａか。 (2)電圧計は何Ｖか。 (3)Ｒ2の抵抗は何Ωか。 (4)この回路の合成抵抗は何Ωか。 解答

５．下の図の回路について、次の各問いに答えなさい。 （３点×２問＝６点） (1)ウに流れる電流を求めなさい。 (2)アに流れる電圧を求めなさい。 解答

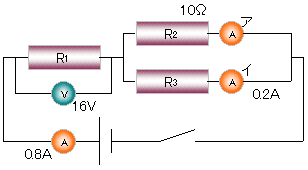

６．下の図の回路について、次の各問いに答えなさい。 （(1)３点　(2)(3)(4)(5)(6)４点×５問＝２０点） (1)電流計アは何Ａか。 (2)Ｒ2の両端の電圧は何Ｖか。 (3)Ｒ3の抵抗は何Ωか。 (4)Ｒ1の抵抗は何Ωか。 (5)電源装置の電圧は何Ｖか。 (6)この回路の全体の抵抗は何Ωか。 解答

この範囲の説明ページ
